Pusť se do svého projektu--home made panel--   23. 4. 2012 / 23:46
Harašivý_panda
Někde jsem zaslech tuto větu, a nedala mi spát.

Po pár probdělých nocích jsem se do svého projektu pustil - nejduležitější je začít !!

----------------------------------------------------------------------------------------
Recept

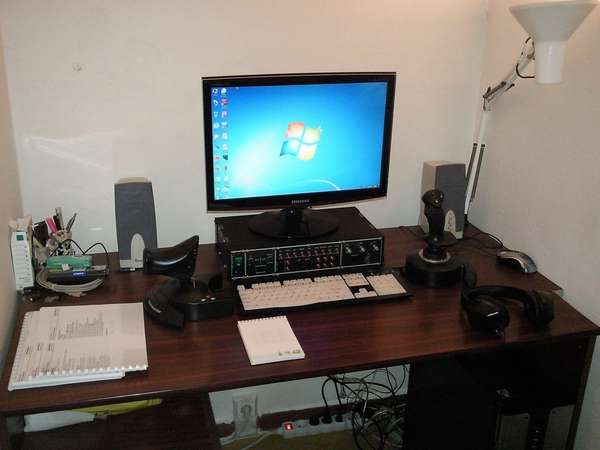

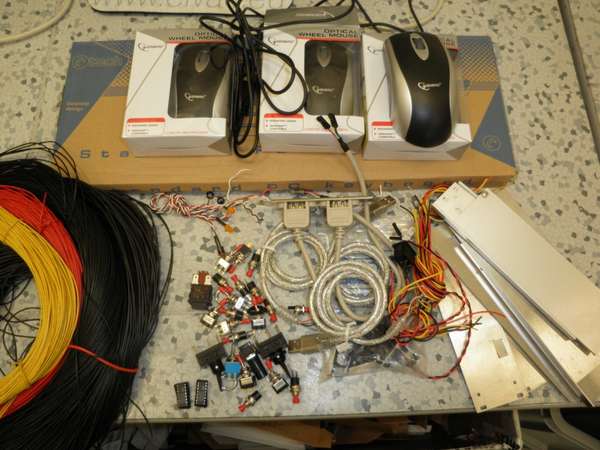

Na domácí homemadepanel budeme potřebovat :

  • 1x keyboard (cca 80kč)
  • 4x mouse ( cca 4x 55kč)
  • 1x starý joy ( )
  • 52 000 kusů různých elektrosoučástek (cca 500Kč)
  • hromádka aluminia
  • 1x usb huba
  • ?m vodičů
  • nějaký ten elektroodpad
  • a know how bezrozměrných rozměrů

    ----------------------------------------------------------------------------------------

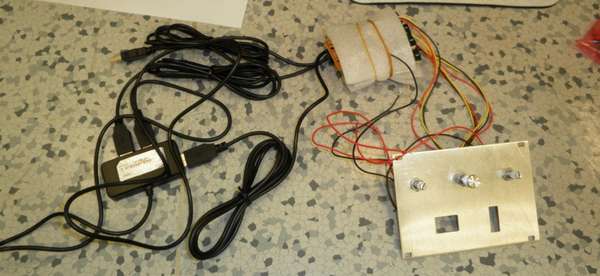

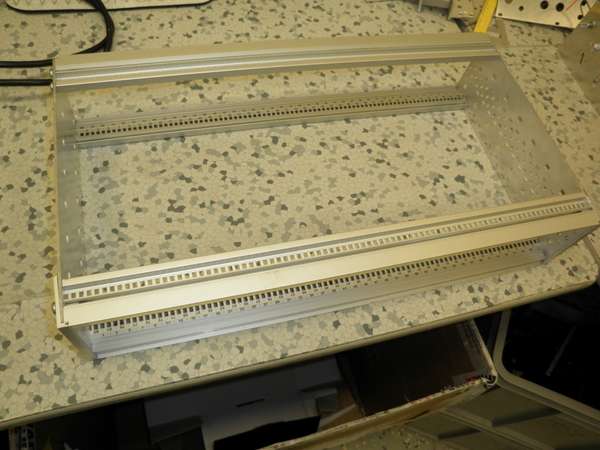

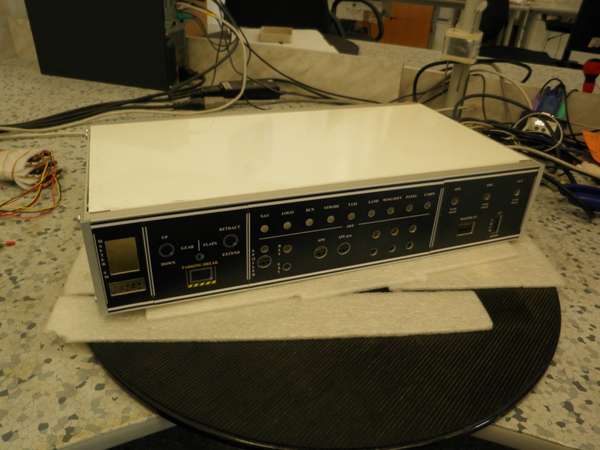

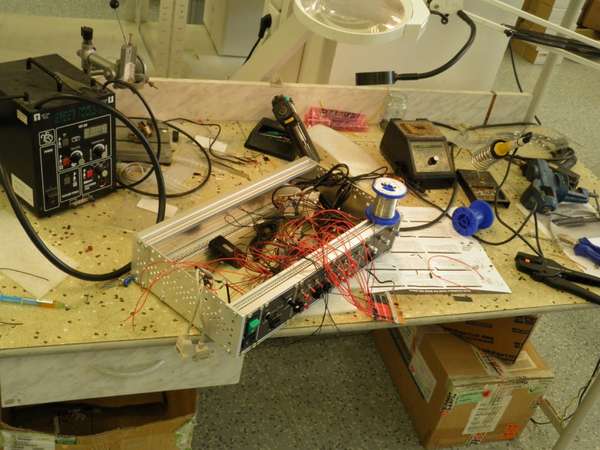

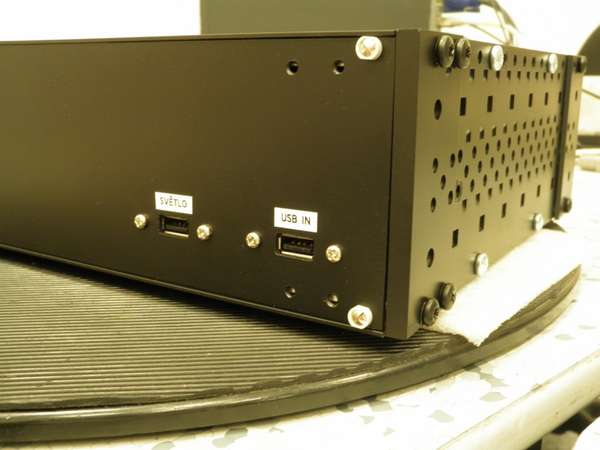

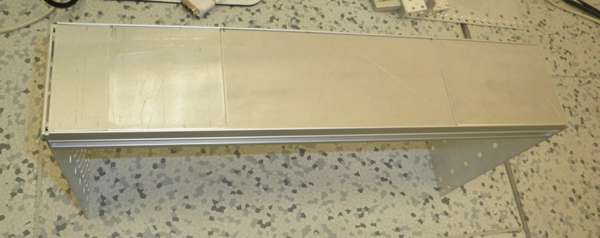

    Přidávám fotky z vaření

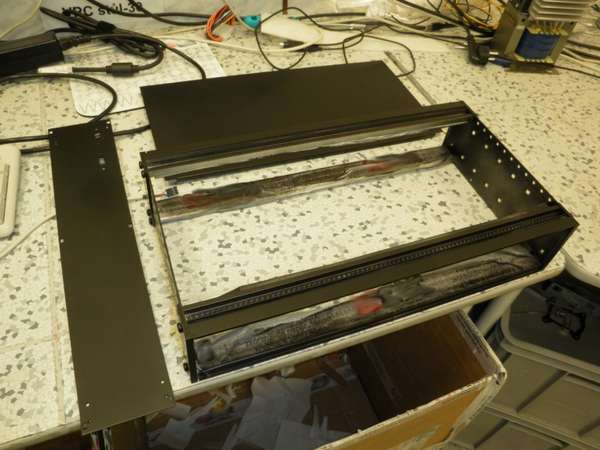

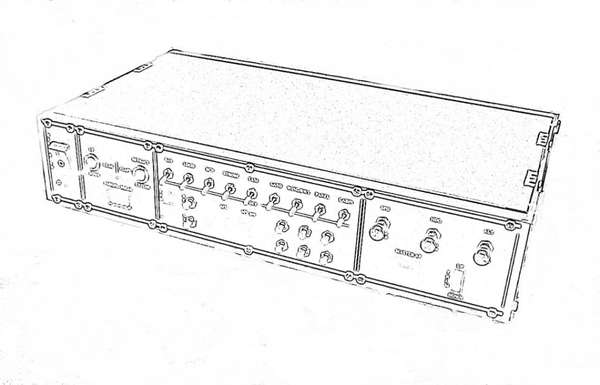

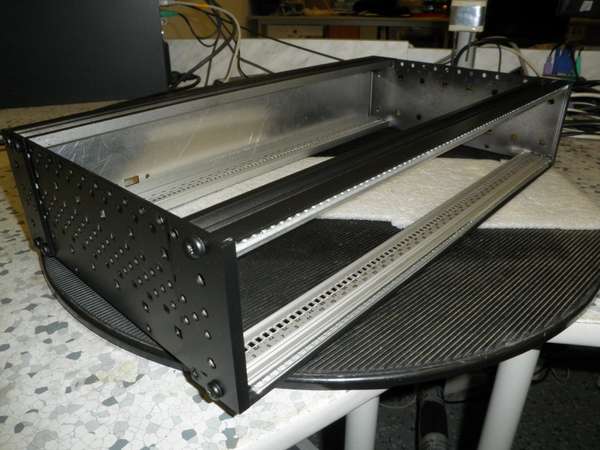

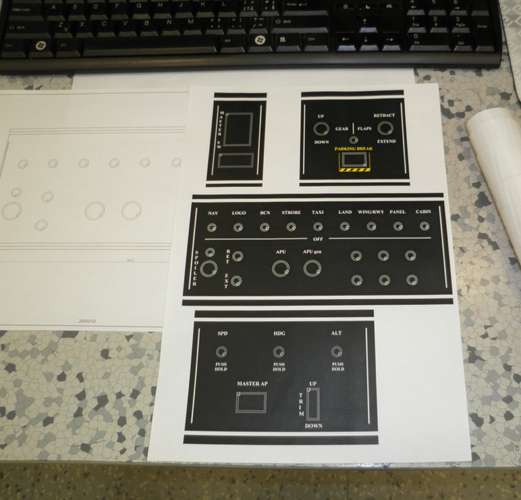

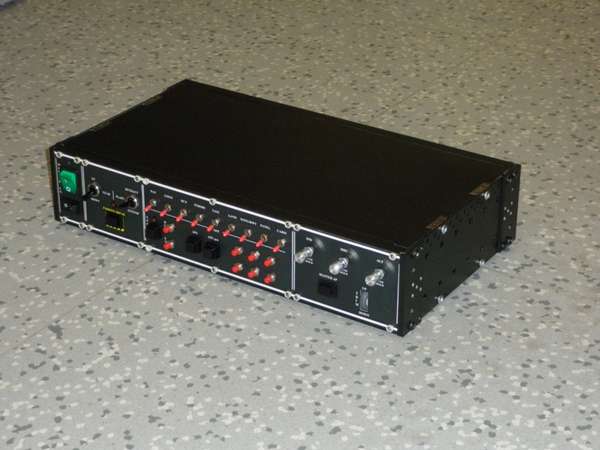

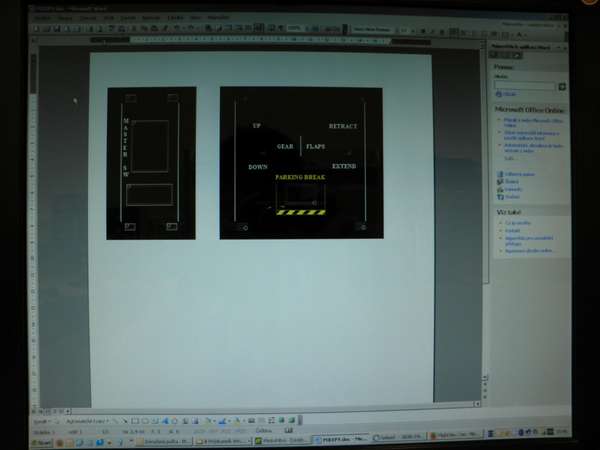

    Jako vše to začalo hrubým náčrtem ...
    20493 B / 600 x 385 / P4060408i [1024x768].jpg
    42288 B / 600 x 450 / P3010008 [1024x768].JPG
    23097 B / 600 x 274 / P3060102 [1024x768].JPG
    21393 B / 600 x 279 / P3060103 [1024x768].JPG
    15652 B / 600 x 238 / P3060104 [1024x768].JPG
    34576 B / 600 x 450 / P3140152 [1024x768].JPG
    36374 B / 600 x 450 / P3090129 [1024x768].JPG
    27413 B / 600 x 276 / P3140153 [1024x768].JPG
    38447 B / 600 x 450 / P3140154 [1024x768].JPG
    16396 B / 600 x 450 / P3140155 [1024x768].JPG
    26674 B / 521 x 500 / P3210246 [1024x768].JPG
    25548 B / 600 x 372 / P3210249 [1024x768].JPG
    34711 B / 600 x 450 / P3210250 [1024x768].JPG
    41727 B / 600 x 450 / P3300295 [1024x768].JPG
    29591 B / 600 x 450 / P3210251 [1024x768].JPG
    37485 B / 600 x 450 / P4050378 [1024x768].JPG
    35657 B / 600 x 450 / P4050379 [1024x768].JPG
    30767 B / 600 x 450 / P4060401 [1024x768].JPG
    30479 B / 600 x 450 / P4060402 [1024x768].JPG
    30267 B / 600 x 450 / P4060404 [1024x768].JPG
    24436 B / 600 x 450 / P4060405 [1024x768].JPG
    22974 B / 600 x 450 / P4060406 [1024x768].JPG
    23440 B / 600 x 450 / SNC00723 [1024x768].jpg
    34609 B / 600 x 450 / SNC00732 [1024x768].jpg
    34969 B / 600 x 450 / SNC00733 [1024x768].jpg
    32034 B / 600 x 450 / SNC00735 [1024x768].jpg
    •  1x

    Pusť se do svého projektu--home made panel--   23. 4. 2012 / 23:49
    Harašivý_panda

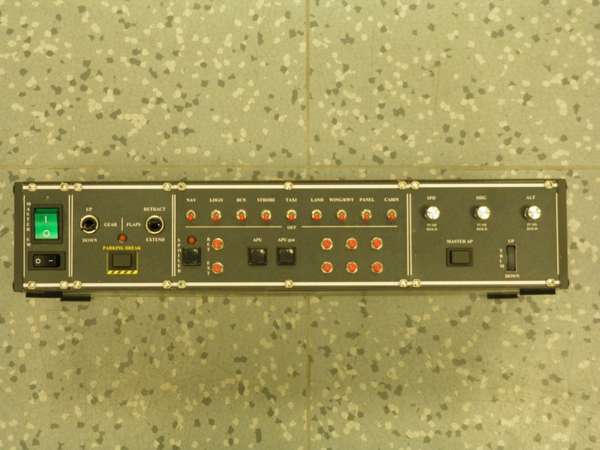

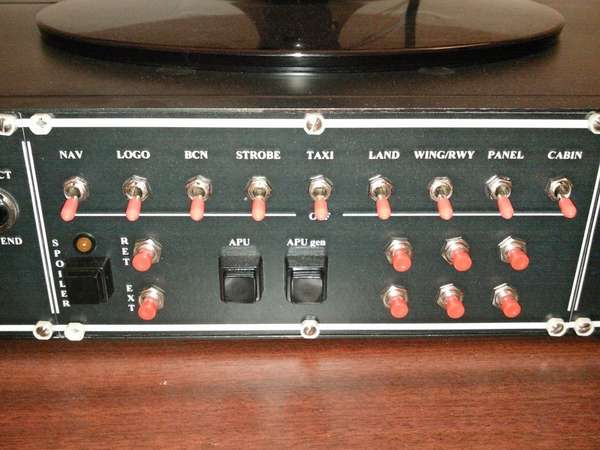

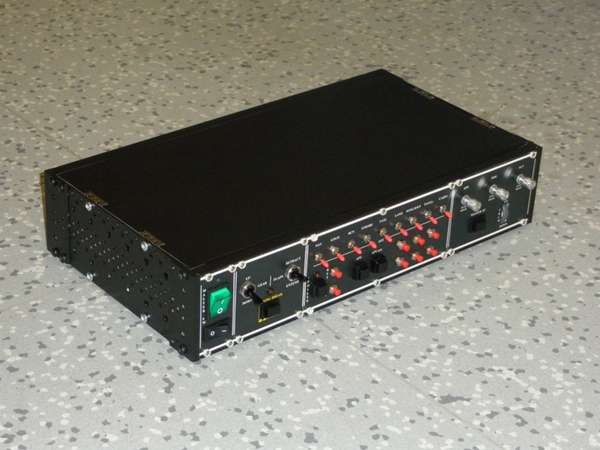

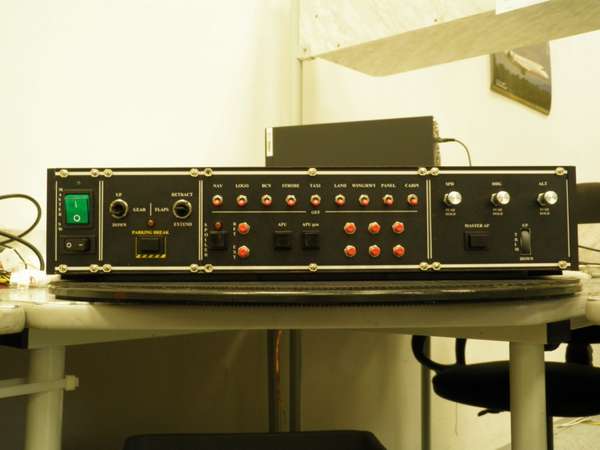

    A něco k funkcionalitě, možná to někoho bude zajímat.

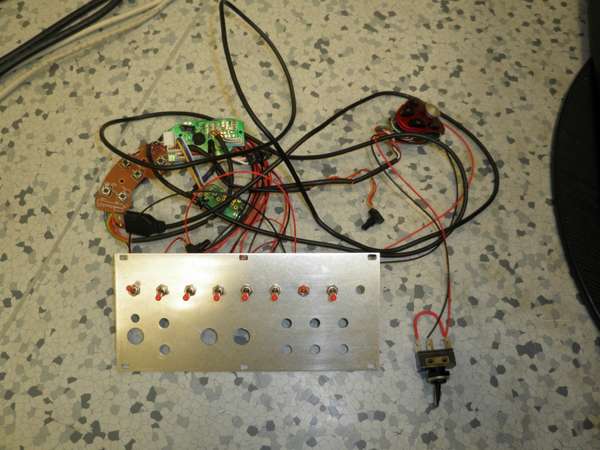

    Tlačítka obsluhuje keyboard (zapojeno "systémem matice" ,moc se mi do toho nechtělo, ale lepší cesta nebyla)
    Páčkové přepínače obsluhuje joy

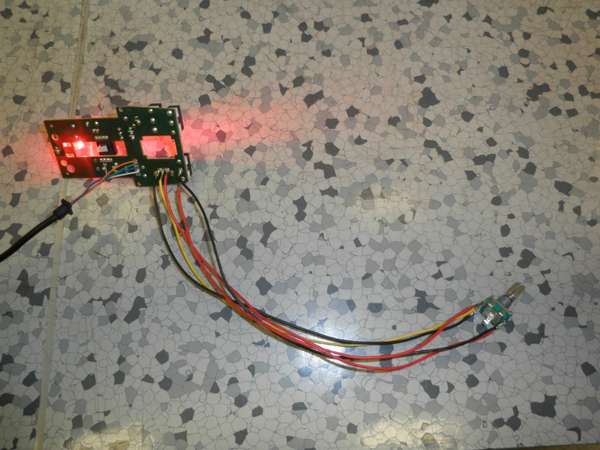

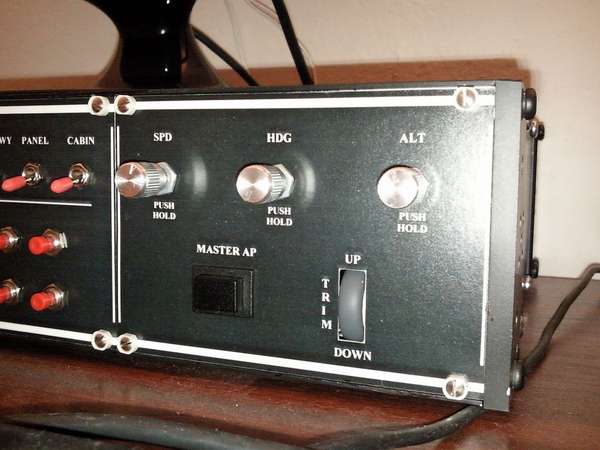

    Myši ,pouze kolečka, se použily na Trim(default kolečko+default koder) a na SPD,HDG,ALT (to se použily rotační enkodéry s axiálním tlačítkem - intergalaktický to název ). Jen ty čepičky trochu připomínají tesla gramofon .
    LEDky jsou zapínány a vypínány mírně naklopeným obvodem

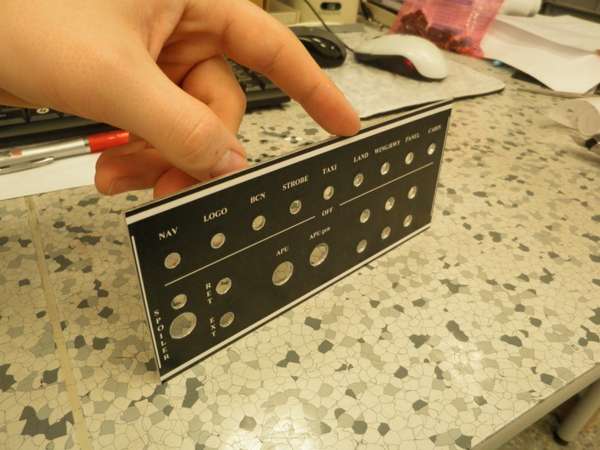

    Čela panelu frézovány na CNC

    Vše běží pod prográmkem HIDmacros(díky autorovi za tento deluxe soft)

    V době vzniku myšlenky jsem hodně lítal PMDG MD-11, proto je to "malinko" šité tomuto modelu.

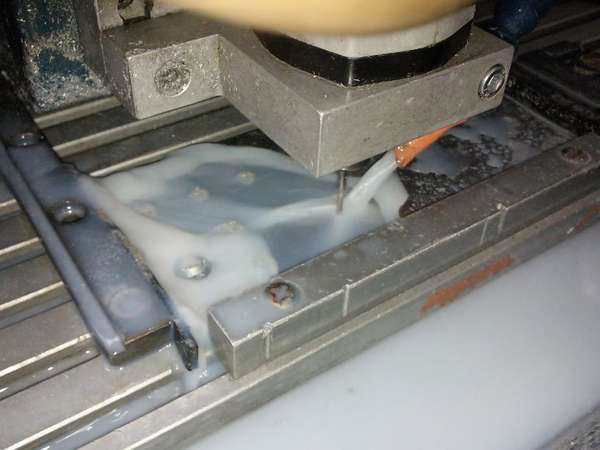

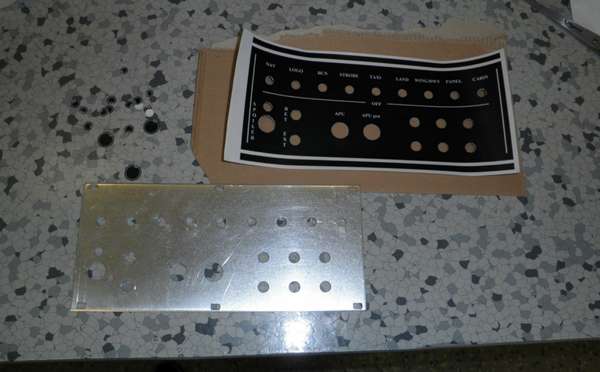

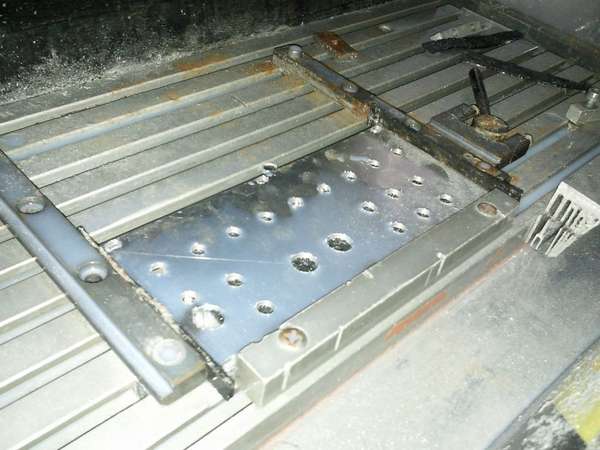

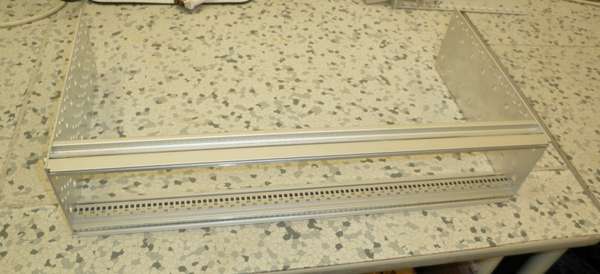

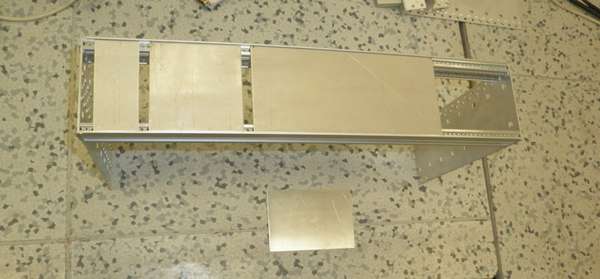

    No dobře, ještě trochu frézy
    26442 B / 600 x 450 / SNC00703 [1024x768].jpg
    35967 B / 600 x 450 / SNC00706 [1024x768].jpg
     1x

    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 12:25
    Balooo
    Pěkné, pěkné, další nadějný c-n-c obráběč pro české letectví! Můžu mít debilní připomínku, že "parking break" je "parking brake"? Teda pokud to není tlačítko na pauzu


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 13:23
    Harašivý_panda
    Jistě že jde o tlačítko na vyhlášení pauzy během parkování

    Další "debilní připomínky" prosím raději do SZ. Ne všichni si takový věcí všimnou...

    PS: dobrý postřeh


    Pusť se do svého projektu--home made panel--   23. 4. 2012 / 23:52
    Matt
    To je ovšem luxusní!! Mám doma už pěknou dobu MJoy16 a mám tam zapojené některé tlačítka atd, ale zatím sem skončil u panelu s přepínači...
    Závidím ti tvoje odhodlání a řemeslnou zručnost
    (btw panel mám z plexiskla, což není zrovna ideální )


    Pusť se do svého projektu--home made panel--   23. 4. 2012 / 23:58
    neotryx
    Kua tohle obdivuji, já který sotva zabouchá hřebík .... Smekám a závidím tvojí šikovnost !


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 01:25
    Fishbed
    palec nahoru škoda že je pro mě elektrotechnika španělská vesnice

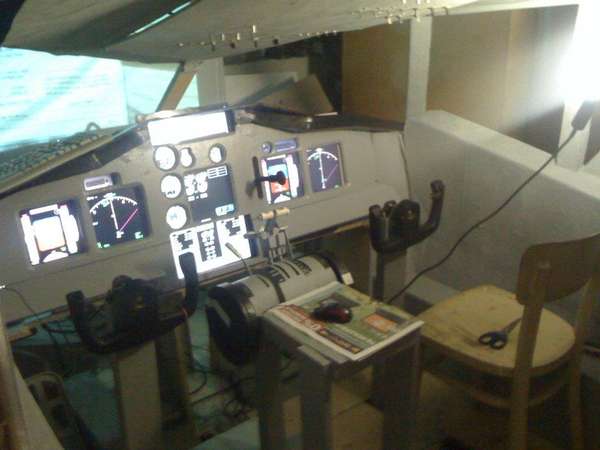

    btw. jde o to jak je člověk zručný a tak se pak třeba stane že v jednom sklepě v Praze vznika tohle monstrum
    25608 B / 600 x 450 / 310651_2325497974389_1157826907_32081971_980694067_n.jpg


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 06:44
    tonde
    moc hezký, škoda že jsi z Ostravy, už jsi měl místo elektrikáře u nás....


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 18:43
    Koprik
    ...bodejť ne, dyk tam do tý kastle nacpal víc hejblátek a kabeláže, než se dá najít v Echu.O počtu tlačítek nemluvě


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 07:34
    Algy
    To je noblesní práce pane! Nezahájíš sériovou výrobu?


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 08:11
    Gunterr
    Klobouk dolů pane, pěkná práce
    Jen bych se rád zeptal, jaká je logika u Gear "páčky"? Podle toho, co jsem viděl z obrázků, je tu logika taková, že se při posunutí páčky nahoru či dolů jakoby stiskne na klávesnici defaultně G, což zapříčiní zasunutí/vytažení podvozku. Je tedy možné, aby se vysunul podvozek po druhém "zmáčknutí" Gear Up nebo tento druhý počin nic nevyvolá?
    Možná jsem to napsal zmatečně, zkusím tedy ještě jinak na příkladu: Poletím např. s Cessnou se zasunovacím podvozkem. Vzlétnu, po odlepení zasouvám podvozek zmáčknutím Gear Up na panelu. V té samé chvíli mě něco vyleká (např. přítelkyně svým dotazem na naprosto nepodstatnou věc) a já zmáčknu tlačítko Gear Up ještě jednou. Vysune se podvozek nebo zůstane schovaný?


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 08:57
    Harašivý_panda

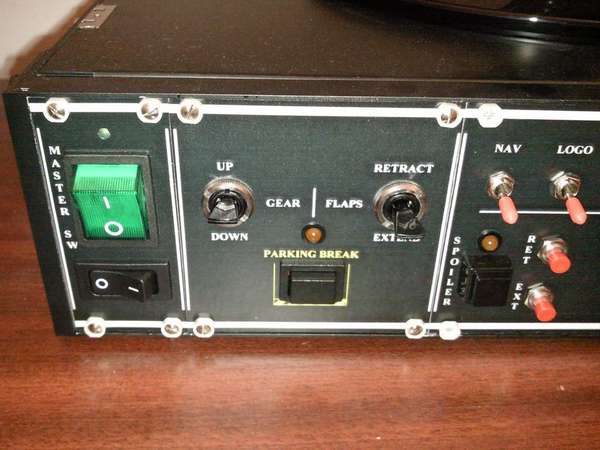

    Logika páčky GEAR spočívá v tom, že je to páčka dvoupolohová tzv. ON-ON s aretací(nahoru,dolu) , proto je zapojena na joy.

    Páčka kterou patrně máš na mysli, je použita na FLAPS, MON-OFF-MON - tzn. že po zmáčknutí se vrátí do středové pozize

    Jinak, kdyby jste vědeli jakou mírou vládnu elektronice, pche, sám se divím, že to funguje


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 09:05
    Gunterr
    Díky za vysvětlení Toho jsem si nevšiml.


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 09:18
    tonde
    z toho si nic nedělej, že nerozumíš elektornice... je tady jeden, co neumí programovat a už si naprogramoval druhý homekokpit, že, strejdo Kuknamyš


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 16:43
    MzM
    Šupa. Nechceš do toho jednu MJ16? asi tak 64 tlačítek, tuším 16 přepínačů, 4 rotační encodery, 8x 10bit osa. Nebo tak nějak to je.

    Já se teď zabývám opravami spadlých RC vrtulníků...


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 16:53
    MzM
    z narozenin...
    ..nebylo to tak hrozné, bylo mezi tím více startů, letů, zatáče a přistání...
    .. tak napoprvé...
    31664 B / 600 x 449 / DSCN1485.JPG
    50892 B / 600 x 450 / DSCN1486.JPG
    60997 B / 600 x 449 / DSCN1487.JPG


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 21:33
    čmeliak
    teraz si ty rozšľahaný alebo ten vrtulník je ten tam...???


    Pusť se do svého projektu--home made panel--   25. 4. 2012 / 10:18
    MzM
    Vrtulník padl daleko (moje chyba), ne na mě.. Už je zase spravený....


    Pusť se do svého projektu--home made panel--   24. 4. 2012 / 19:07
    Tomek z Krpole
    Byl jsem nezávislý pozorovatel při realizaci tohoto hebla a musím říct, že tvůrce si s tím opravdu velmi precizně pohrál a nenechál nic polovičatě funkční. Je to paráda a taky obdivuju to odhodlání. No a to posunutí toho virt. létání do dalšího levelu je určitě skvělá věc.
