Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem Jeden příspěvek | Celý strom
Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 12:46
Jennik
Ahoj létavci,

tak jsem si splnil po mnoha letech jeden svůj sen / projekt. Vyrobit si praktický panel s ovládáním nejdůležitějších funkcí letadla a nemuset v kritických fázích letu lovit myší hejblátka a kroutítka ve virtuálním kokpitu. A teď se chci podělit, pochlubit a třeba inspirovat další.

Panel je postaven na mikroprocesorové desce Arduino, což je open source univerzální input/output zařízení, připojené přes LAN nebo USB. Oboustrannou komunikaci se simulátorem zajišťuje plugin ArdsimX od SimVim. A zbytek je už jen vrtání a pájení.

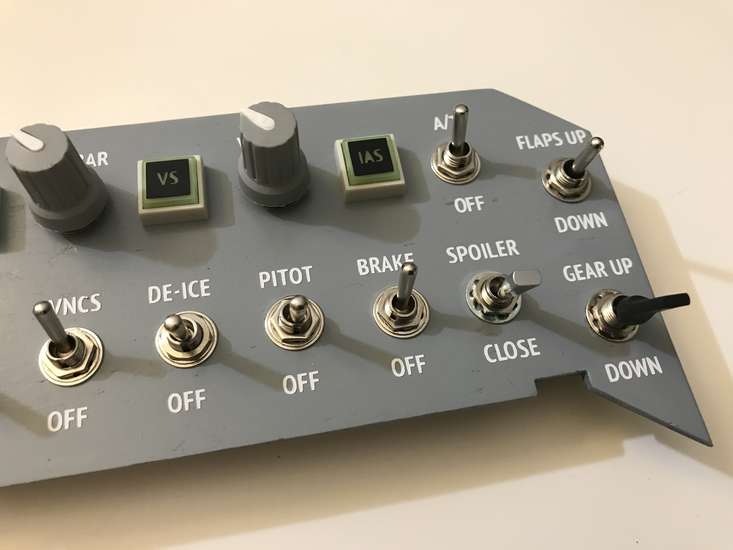

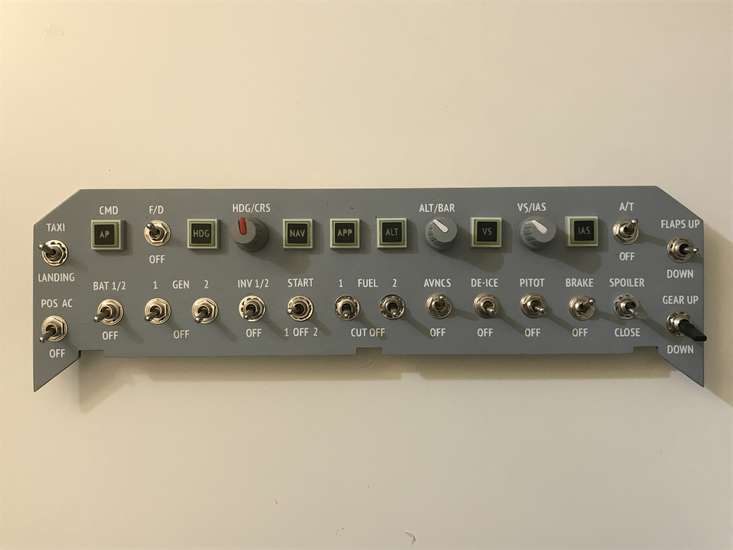

Můj panel je vyzbrojen 18 páčkovými přepínači, sedmi podsvícenými tlačítky a třemi rotačními kodéry. Nejdůležitější je pro mě ovládání autopilota a oboustranná komunikace se simulátorem umožňuje například to, že aktuálně zapnuté režimy jsou na panelu podsvícené. Pokud se režim sám změní (např. HDG>APP) nebo jej změníme ze simulátoru, příslušné tlačítko se rozsvítí nebo zhasne. Rotační kodéry jsou použité na ovládání nastavení kurzu (HDG a OBS), výškoměru, nastavení letové hladiny a dále na vertikální a dopřednou rychlost. Vzhledem k tomu, že kodéry mají i funkci tlačítka, ušetřil jsem místo a každý funguje ve dvou režimech: např. nastavím kurz autopilota, zmáčknu kodér jako tlačítko a nastavuji kurz VOR nebo ILS.

Stavba byla velmi jednoduchá. Sehnat desku Arduino MEGA (kopie z číny za třetinu ceny proti originálnu v Alze), navrhnout (Sketchup) a vyříznout desku laserem z překližky, nakoupit přepínače a tlačítka (TME) a spoustu kabelů. A pak to jen správně spájet a rozchodit.

To všechno díky výbornému open-source projektu SIMVIM. Stáhnete si sketch ("firmware") pro desku, nahrajete do ní pomocí Arduino softwaru. Pak nainstalujete plugin do XPL (10/11) a ve skvěle funkčním webovém rozhraní si nakonfigurujete co který vstup a výstup má dělat. Vyexportovaný konfigurační soubor nahrajete k pluginu a je to

Do budoucna bych rád rozchodil i číselné displeje. Projekt podporuje jak sedmisegmentové LED číselníky, tak textové LCD displeje. Čekám na novou verzi ArdsimX, která bude tyto výstupy podporovat podstatně jednodušeji. A co se ještě dá? Cokoli... Vlastní budíky? Bez problému. Ať už pomocí serva, krokového motoru nebo cívkového budíku. Postavit se skutečně dá celý kokpit...

A cena? Arduino MEGA za pár stovek, tlačítka, spínače, dráty apod do tisícovky. Překližka za pár korun. Ušetřil jsem za lejzr, řezal jsem u švagra Pak jen šmirgl, sprej a popisky jsem vyřezal z folie na vlastním plotru Silhouette Portrait.

Pár odkazů:
SimVim ArdsimX projekt: http://simvim.com/ardsimx/index.html
Arduino: https://www.arduino.cc

Pracuji na tom už pár měsíců, ale konečná fáze montáže, pájení a konfigurování mi zabrala tak dva tři dny práce. A jak to vypadá, posuďte sami z obrázků

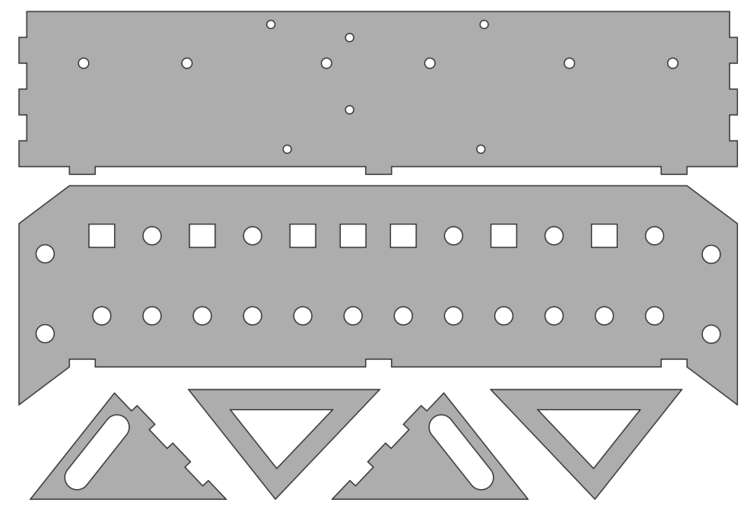

Pozn. 1: Šasi není hotové. Zastřeším to, ale musím si udělat víc prostoru na dráty a předělat konektory, aby to bylo snazší na demontáž.

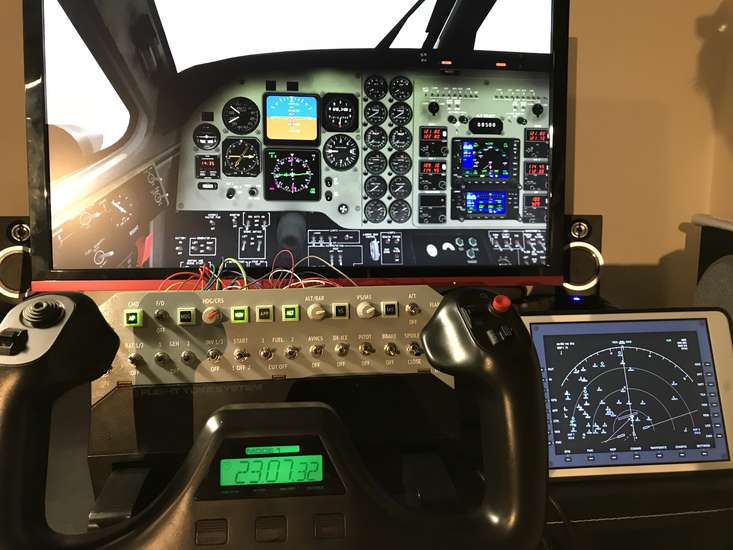

Pozn. 2: Na beranech to krásně drží díky montážním šroubům, na které se jinak montují panely od Saiteku.

Pozn. 3: Na iPadu běží vynikající appka AirTrack, bez které si už IFR létání v simulátoru neumím představit: http://haversine.com/airtrack

53666 B / 733 x 550 / IMG_4297.JPG
26903 B / 733 x 550 / IMG_7622.JPG
55267 B / 733 x 550 / IMG_7644.JPG
36212 B / 733 x 550 / IMG_7645.JPG
19596 B / 733 x 550 / IMG_7621.JPG
35515 B / 750 x 528 / Snímek obrazovky 2017-12-04 v 12.33.26.png
40586 B / 750 x 533 / Snímek obrazovky 2017-12-04 v 12.42.55.png
21380 B / 750 x 528 / Snímek obrazovky 2017-12-04 v 12.40.57.png
40586 B / 750 x 533 / Snímek obrazovky 2017-12-04 v 12.42.55.png
 5x

Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 12:55
JM
Pekny to mas!


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 14:12
OndraT
Paráda, tleskám a všechny klobouky dolů!

Já bych byl asi srab a šel na to přes Bodnara. To ale nemění nic na faktu, že to Arduino je o dost modulárnější. A asi i levnější.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 14:58
milo
Pekne!!! Dobra inspiracia....
m.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 15:40
happypetr
Hezký! Spočítej to a začni vyrábět! Myslím že zájemců bude dost, já už stojím v imaginární frontě...
Happy


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 17:06
Jennik
Tak určitě Ale pokud bys měl vážný zájem, asi bychom se mohli dohodnout. Písni kdyžtak PM. Ve velkým by to asi bylo utrpení, s tím pájením je šíleně práce. Ale už mám vymyšlené usnadnění a nový kryt...


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 17:13
mirda
Krásná práce. Jsem další v řadě


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 00:30
Jennik
Budu nad tím uvažovat. Zkuste si říct, co byste si představovali za funkce, které to má mít. Já se nakonec ještě chystám přidat ze strany Kodér s kolečkem na trim.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 22:56
mirda
Abych pravdu řekl tak mě hned teď nic nenapadá a byl bych happy za to co máš teď - je to prostě tak, že když se to nejmíň hodí a jseš odkázanej jen na myš v mrskajícím se kokpitu a jednou rukou zároveň kočíruješ éro je to někdy na studej pot na čele a hodně sprostejch slov . Třeba zrovna trim mám na joyi a pohodlně takže sahat "někam" by mě rozptylovalo. Pro mě třeba zbytečný pro jiného kolegu třeba vysvobození, že to bude mít tam kde popisuješ.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 00:40
Jennik
A používáš taky berany od Saiteku? Krásně to na nich sedí. A už teď je evidentní, že tohle nebude moje poslední verze a budu stavět něco dalšího


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 07:26
mirda
Nepoužívám. Musím si vystačit s joyem neb PC není jen na zábavu a asi bych byl hrozně línej pořád dokola berany dávat pryč - možná. Možná je pořídím abych to zjistil


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 10:58
MzM
Z mé zkušenosti nic neusnadní pájení tak, jako zařezávací konektory. I kdyby měly být dvouřadé a nasunuté na jednořadý konektor. Další vylepšení je pak extra deska, jak píše ulítej...


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 15:54
mano
krasna praca

Mam par otazok, ako funguju encodery ? rychlejsim krutenim sa prehadzuje po 10 a pomalym po 1 ? ci sa ides ukrutit k smrti ?

AP tlacitka, to je vlastna vyroba alebo sa daju zohnat ? dakujem za odpoved


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 17:04
Jennik
Ahoj. Enkodéry fungují v jednom režimu. Ale když s ním pořádně zatočíš, poskočí to. Nevim, jestli se to jako MJoy přepně na desítky. HSI se otočí o 360° tak za čtyři prudká protočení. Trošku horší je to s výškou, tam to chvilku trvá, ale taky se to dá. Tlačítka jsem koupil v TME, mají i jiné barvy LED, mně se líbí zelené podsvícení Pouze bylo potřeba před LED přidat odpor 200ohm. Karta utáhne takové LEDky z USB napájení všechny naráz, max tak 15 najednou svítících, tipnul bych si.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 17:22
ulitej
Měl bych u tohoto příspěvku opět dotázek - tlačítko a led jsou na jednom pinu nebo tlačítko ovlivňuje jeden svůj pin a ledka je spouštěna pomocí druhého pinu?

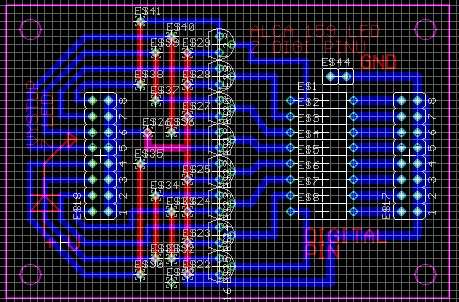

Osobně pro svoji konstrukce mám vyrobenou destičku pro 8 pinů , kde se může pomocí externího napájení připojit větší zátěž. Zase jsem to vyráběl v provedení tak aby se to mohlo bezproblémově vyrobit v domácím prostředí. 8 pinů je v návaznosti na destičku pro arduino tam někde dole v tomto stromu.
46705 B / 459 x 302 / Silnější LED na Pin Arduina.jpg


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 00:12
Jennik
Ahoj, tlačítko a LEDka mají oba samostatný pin. Stejně kodér s přepínačem zaplní celkem 3 PINy a společnou zem. Vtipné je, že lze třeba kodéry zapojit paralelně A a C vývody na dva PINy a pak každý zvlášť zemí na samostatný PIN. Ve výsledku se dá ušetřit hromada PINů. Ale zase je riziko, že to nebude mít dobrou odezvu, pokud s tím moc blbneš

Ohledně drátování mají na webu moc pěkně udělanou sekci: http://simvim.com/ardsimx/wire_epx.html


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   12. 12. 2017 / 10:44
mano
Tak pisal som si trosku s autorom, s tym starsim.. lebo jeho syn je zaneprazdneny... Od dnes je nova verzia kde pridal na enkoder pomale a rychle tocenie... Takze ked tocis pomaly preskakuje to pomaly ked rychlo tak po 10 .. na vyskomer mal pridqt 100 a 1000 .. zatial som to neskusal nakolko cakam na plosak


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   12. 12. 2017 / 16:03
Jennik
Koukal jsem na to, že tam je novější verze, ale netušil jsem, co je nového. Ony ty jejich stránky jsou trošku zmatené...

Díky za info, testnu to co nejdřív.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   12. 12. 2017 / 18:40
Jennik
Špatný... Padá mi X-plane 11 jako shnilá hruška.

Updatoval jsem jak Library (firmware), tak plugin. Dokud mám v pluginu defaultní config, tak ok. Ale jakmile nahraju vlastní, X-plane spadne při prvním stisku tlačítka..

Blbec jsem si kromě configu nezálohoval původní soubory, takže mám dolítáno... Jdu pátrat po starší verzi....


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   12. 12. 2017 / 19:26
mano
inac ak by si hladal changelog tak tu http://simvim.com/ardsimx/changelog.html a pise tam o tom zrychleni


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   12. 12. 2017 / 20:47
Jennik
Ano, koukám na to. Naštěstí, autor již vydal fix (modří již vědí)


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   12. 12. 2017 / 21:05
mano
odskusaj to tocenie a daj vediet ci sa uz da krasne nastavit vyska


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   13. 12. 2017 / 02:31
Jennik
Tak nic, pořád to blbne. Tlačítka na digitálních vstupech mají šílený lag. Ale autor reaguje velmi rychle, tak snad to zase poběží...


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 15:55
MzM
Šupááá, jen houšť a větší kapky!


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 19:32
ulitej
Máš to počertu pěkný , jen do budoucnu dle mé zkušenosti arduino trochu problematicky zobrazuje třeba dvě hodnoty, které se rychle mění.
Jinak já s Michalem (stavitelem sim. L159) používáme takovou sice trochu větší desku pro vývody z Arduina (to abychom se mohli trocho hůře mechanicky chovat k těm vývodům).


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 19:50
ulitej
Tady je pro info foto.
32133 B / 750 x 422 / SHEIL-ArduinoMEGA 2.JPG


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 00:25
Jennik
Jojo, něco podobného chystám. Koupím flex kabely a konektory do L a pokusím se to ještě zapojit přímo. Ale složitější řešení už stejně potřebuje další rozšíření a tam už je rozvodna nezbytná.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 20:04
ulitej
Teď jsem si ovšem uvědomil , že se jedná o XPL a tam musí být ten síťový modul na arduinu,,,,,,


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   4. 12. 2017 / 20:23
PB
Nemusí, ardsimx umí i po USBčku... ale kdo by to tak chtěl když má možnost volby, právě kvůli horší odezvě a stabilitě usb než ethernet

PB


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 00:18
Jennik
Já to mám po USB. Zatím žádný problém. Možná až budu zprovozňovat čiselníky. Ale do většího kokpitu nejdu, nemam na to místo. Tohle ma být náhrada za panely od Saiteku, který ani jeden nefunguje, jak bych si přál.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 16:57
ulitej
Tak tyto dva předcházející příspěvky u mě zase rozdmýchaly úvahy o nainstalování tohoto simu. Pokud bych mohl se zeptat ten program " ardsimx " jde naklikat třeba i pro arduino NANO nebo je jen pro MEGA 2560.
Dále, když jsem koukal na ty obrázky v úvodu tohoto stromu tak ty piny s těmi žlutými křížky se nepoužívájí (předpokládám že jsou pro ten síťový modul) ?

No a abych ještě více se zeptal používají se piny 0 a 1 já osobně jsem tyto piny u mých modulů vynechával (někde jsem to četl a tak jsem více nepátral) . No a co piny SDA a SCL .....? Já osobně jsem spíše HW zaměřený a tyto SW věci musím spíše "odkoukat"
Tak že se i trochu omlouvám za tento příspěvek , ale XPL u mě nemá zavřený dveře ......


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 17:34
PB
Ahoj,
ardsimx je kompatibilní s Arduinem Mega (verze 2560 i 1280), Uno, Nano, Micro a Mini. Všechna tato arduina podporuje přes USB (emulovaný sériový port), a ta, na která lze nasadit Ethernet shield (tedy Uno a Mega) pak i po Ethernetu. Ostatní arduina, která nemají přímo nacvákavací ethernet shield lze také po LAN používat, jen je třeba si ethernetový modul připojit přímo na konkrétní piny a nechat ho někde bokem. Osobně důrazně doporučuju Ethernet, je to jednodušší a spolehlivější (už jen proto, že to z principu zvládne odpojení/připojení za běhu simu, což u USB bývá občas problém).

Piny 0 a 1 se nepoužívají při připojení přes USB, při provozu přes Ethernet jsou ok. Naopak při Ethernet provozu ti odpadnou piny 4 a 10. Ethernet shield je zapojený i do dalších pinů, ale ty jsou použitelné (shield je průchozí).

Piny SDA a SCL se nepoužívají v ardsimx přímo jako vstupně/výstupní, ale lze přes ně připojit další moduly komunikující po sběrnici I2C (například precizní AD převodník, další rozšiřující moduly, atd).

Jinak výhoda ardsimx je v tom, že jej nově lze používat kompletně bez znalosti programování. V online konfigurátoru (http://simvim.com/ardsimx/config.html) si vybereš připojení Ethernet/USB, typ desky, a klikáním přímo na konkrétní piny na arduinu si nastavíš, jako co se mají chovat (tlačítko, LED, enkoder, displej.. a s jakým datarefem mají pracovat (vybereš ze seznamu defaultních, nebo překopíruješ třeba custom dataref z nějakého pokročilejšího addonu letadla). Uložíš do arduina, připojíš dráty, zacvakneš kabel a jdeš lítat. Pro mě osobně je to (kromě high end profi řešení jako třeba ProSim737 nebo FDS) vůbec nejjednodušší způsob připojování hardwaru k simu (a že už jsem těch platforem vyzkoušel dostatek, od FS2004 a FSBUS, přes FSX a Opencockpits, přes FSX a různé joystick karty jako Leo Bodnar nebo MJoy a jejich programování v LUA, až po tohle, což mi přijde vůbec nejlepší).

PB
 1x

Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 18:14
ulitej
No právě jsi popsal defakto vše co jsem "okoukal" , přemýšlím právě jak ten ethernet modul napasovat na tu svoji velkou desku (samozřejmě po úpravě) mám ho již několik měsíců doma, ale nebyl čas se prostě věcmi pro XPL zabývat. Řešil jsem s Markem MzM MJOY2 což je také úžasná věcička (HALL) a tak skáču z jedné věci na druhou. RJ45 vstup tedy bude na pořadu dne , ty procházející piny jsou jasné , takže vývoj může nastat. Co L 410 je tam pokrok ? abych řekl pravdu nějak si nevybavuji jestli je někde na webu?


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   5. 12. 2017 / 20:59
PB

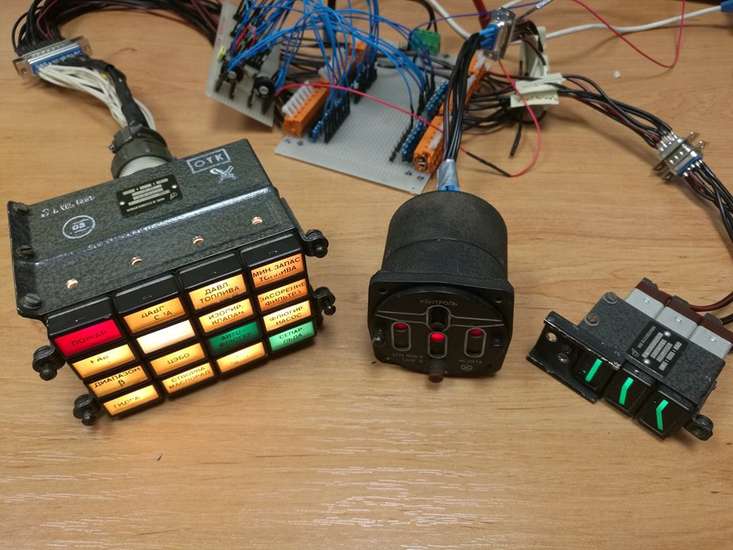

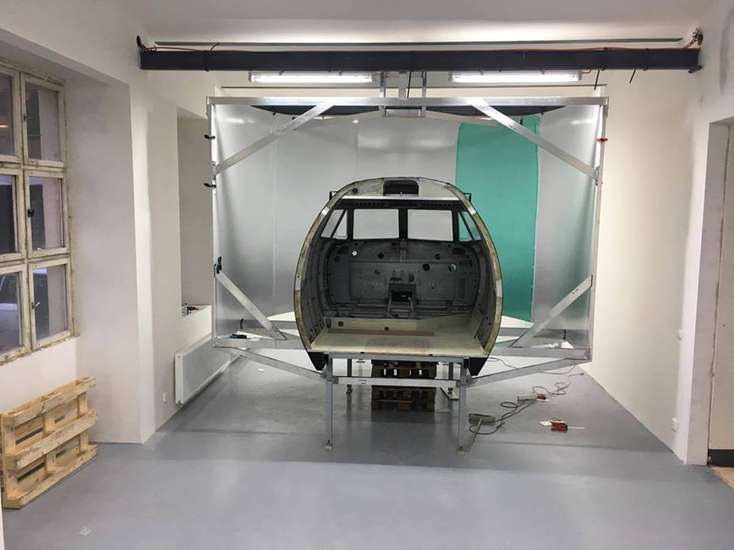

L410 má zatím pouze minimalistický web www.inaero.cz kde se veřejně zobraují příspěvky z našeho facebooku. Bohužel zatím nemáme čas udělat kvalitnější web. Nyní se nám povedlo dokončit rekonstrukci haly, a přestěhovat sim na finální lokaci, spolu se zavěšením projekční plochy. Já teď dodělávám řízení, do konce týdne by měl být hotový force feedback. Jeden z kolegů zároveň pracuje na interfacingu přístrojů (přes arduino a ardsimx) k XPL11. Po večerech ještě doma programuju EFIS. Plán je, aby to v půlce ledna alespoň nějak začalo fungovat (a ano, uděláme pak nějakou flightsim.cz kolaudačku).

EFIS (v akci, připojený k x-plane): https://www.youtube.com/watch?v=7LOb-8-c2hM&feature=youtu.be (video se moc nepovedlo, špatný kodek a tak to má málo FPS - ve skutečnosti přístroj běží na 60FPS).

PB
33897 B / 734 x 550 / hala.jpg
26062 B / 413 x 550 / sim.jpg
53293 B / 733 x 550 / lights.jpg
 1x

Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 00:17
Jennik
V předchozích příspěvcích jsi pěkně vysvětli, jak je možné, že jsem si takovou věc vyrobil sám

Jinak ta 410 je super, strašně vám ji závidím Nelítám v XPLN prakticky nic jiného a jestli někdy budu mít pracovnu a stavět aspoň polo-kokpit, bude to 410.

Škoda, že nám výrobu odstěhují do Sovětského svazu...


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 09:07
PB
Děkujeme XPL L410 je dobrá, vůbec jeden z nejpříjemnějí létajících addonů co jsem v XPL kdy potkal. Problém jsou systémy, ty autor odfláknul a jsou příliš defaultní. My si děláme naší logiku systémů sami. Bohužel s námi autor nekomunikuje, chtěli jsme mu nabídnout třeba alespoň informace jak to má fungovat, kdyby chtěl svůj addon vylepšit, případně nějakou spolupráci kdyby chtěl udělat EFIS verzi, nebo možnost oměřit a obkreslit si na našem kokpitu příslušné detaily.

PB


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 09:20
mano
autor komunikuje az moc dobre, len sam mi niekolko krat pisal ze mozem spravit upgrade jeho verzie na ng a nvm na aku este... on robi cisto jednu L410 ktora mala nehodu.. takze neplanuje ziadne ine verzie


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 00:19
Jennik
Jestli bude ta kolaudačka, rozhodně se mnou počítejte, prosím


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 09:16
happypetr
...A můžou na tu flightsim.cz kolaudačku přijet i zástupci jiných platforem (FSX, P3D, atd) ?


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 09:38
PB
Jistě, uděláme speciální režim se sníženými FPS a přestabilizovaným letovým modelem, aby si připadali jako ve FSX )

PB


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 10:58
happypetr
OK, bereme a jedeme!


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 20:29
ulitej
Pavle ok , ale můžeš se vyjádřit ještě k pinům 50 , 51, 52, 53 ty jsou také zakřížkované . Dík


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   6. 12. 2017 / 20:49
Stew
Ty by měly být rezervovány pro komunikaci s tím LAN modulem
http://simvim.com/ardsimx/pinslimit.html


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   7. 12. 2017 / 17:18
ulitej
No právě a tak to nechápu - znova se omlouvám nejsem žádný odborník a tak jsem rád za každou informaci, která mi pomůže rozchodit taky něco pro XPL a né se hrabat jen s ???.

Takže znova zopakuji neuměle dotaz - mám arduino MEGA a Shield který obsahuje integrovaný obvod W5100.
Ethernet Shield využívá piny 11, 12 a 13 pro SPI a dále pin 10 pro CS signál W5100 a pin 4 pro CS signál slotu pro paměťové karty. Tento modul nasazen pomocí propojovacích "nožiček" na arduino.

Takže programové prostředí ARDSIMX dle http://simvim.com/ardsimx/pinslimit.html nevyužije body u arduina MEGA piny 11,12,13. a využije piny 4,10 a 50, 51, 52, 53.

Takže do teď bych to ještě trochu i pochopil , ale jak mám propojit pin MEGA 50 - Shield ?? a tak dále....... mockrát dík za případnou radu. Možná to někdo tady již tak provozuje a jen se směje za bukem co?


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   8. 12. 2017 / 17:04
Jennik
Mrkni přímo na ten konfigurátor: http://simvim.com/ardsimx/config.html

Vlevo si vybereš, jestli používáš shield nebo ne a následně ti na schématu desky označí, které piny můžeš použít a které ne.


Ovládací panel / autopilot pro XPL snadno a rychle s Arduinem   9. 12. 2017 / 00:01
Jennik
Na základě několika SZ ještě upřesním:

ArdsimX umí fungovat na Arduino MEGA přes USB nebo po nasazení Ethernet shield i po LAN. Nasazený ethernet shiled trošku pozmění obsazenost pinů a zároveň čtyři dostupné ubere, konkrétně 50, 51, 52 a 53.

Ideální je si hrát s tím interaktivním online konfigurátorem http://simvim.com/ardsimx/config.html
Pod volbou typu desky je v případě Arduino MEGA možnost výběru LAN/USB, čímž se změní dostupné piny. Který analogový nebo digitální pin lze k čemu využít zjistíte kliknutím na daný PIN.

Kromě pájení nejvíc času strávíte právě v konfigurátoru.
