Už delší dobu používá zdejší stavitel pedálů elektroniku na bázi tohoto modulu.
Po konsultaci s MzM jsem se tedy pokusil navrhnou trochu rozšířenější versi a teď nastává ta horší část a to vyzkoušet to.
Je pravda, že tam je vidět jeden malý nedostatek u to u umístění těch tří switchů no prostě jsem podcenil sebekontrolu.
Pro silnější uživatele co rádi trhají malé konektory jsem tam raději doplnil větší USB B konektor a kupodivu i MICRO USB kabel přímo do BluePill jde i použít, když je tak akorátní konektor
No uvidím jak si tato skladba pinů poradí i s enkondery, prostě chyběla rozvaha o uspořádání pinů do matice. Prostě je to v tuto chvíli takový zkušební výtvor.

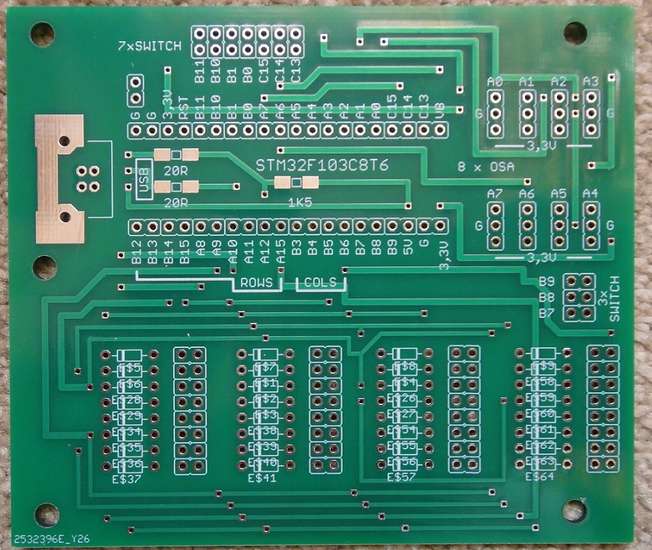

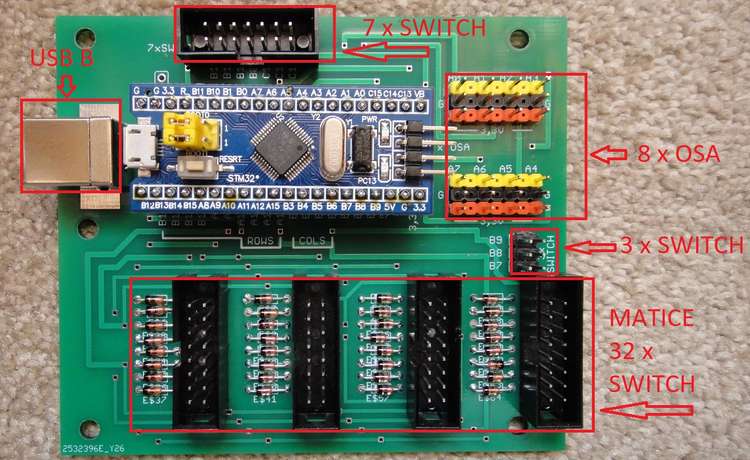

Takže zkuste poradit co by bylo dobré otestovat. Přidávám obrázek osazení a jedné strany tišťáku , velikost je cca 100x90mm.
